SolidWorks使用GearTrax插件建模步骤

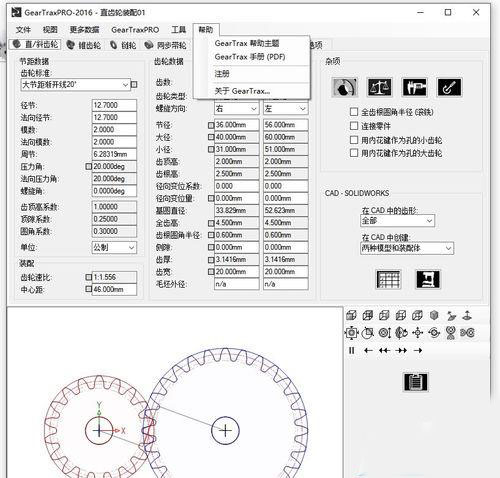

1、打开软件后进入操作界面，插件支持直/斜齿轮、锥齿轮、链轮等多种部件建模。

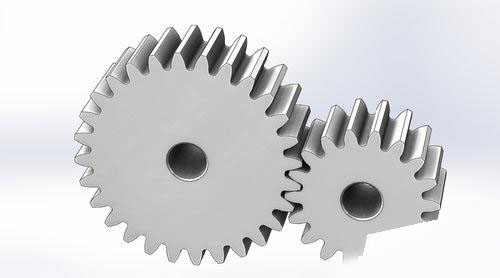

2、完成各项参数设置后，点击红色箭头标识按钮，即可在SolidWorks中自动生成模型。
3、模型生成后包含装配体，可直接查看完整建模效果，无需额外操作。

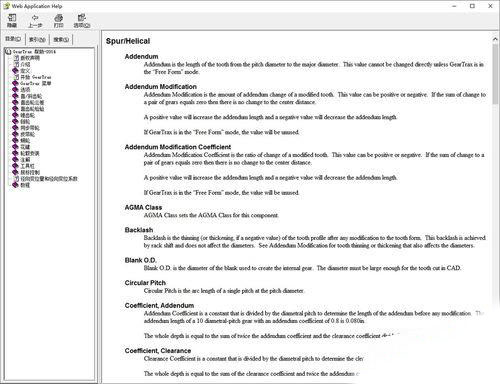

4、若对参数含义不理解，可点击帮助选项，选择GearTrax帮助主题查看说明。
5、帮助主题参数说明需对应英文版软件，安装目录中GearTrax即为英文版程序。
GearTrax插件功能
1、操作直观易懂且功能完备，可生成精确渐开线齿廓，曲线可导入SolidWorks草图。
2、支持英制径节与公制模数切换，兼容主要工业国家标准，适配多样设计需求。
3、兼容塑料齿轮设计标准，配备ANSI和BS英国标准米制键槽选项，实用性强。
4、齿轮相关的所有参数均可自由调控，可根据设计需求灵活调整细节。
5、渐开线齿廓曲线可导入SolidWorks草图，单个齿实体可添加至已有prt文件。
GearTrax插件重点说明
1、渐开线花键用于齿轮与轴的连接，通常以成对形式存在，分为外花键和内花键。
2、支持创建内齿轮组，可轻松搭建内齿轮与小齿轮的匹配组合，操作便捷高效。
3、直齿圆柱齿轮和渐开线花键齿形可添加至任意CAD草图，便于完善零件几何形状。
4、直齿、斜齿轮轮齿采用挤压工艺而非齿形凸台，贴合实际制造流程，便于检查干扰。
5、插件产品搭配操作简便，齿轮、滑轮等部件中心共面，大幅提升装配便捷度。
6、支持网络授权，采用NetHASP的SafeNet，加密狗可安装在网络任意电脑，无需服务器。
